BIMマネージャーは、すべてのモデリング操作を自分で行う必要はありません。ただし、RevitのBIMモデル、ビュー、シート、タグ、集計、ワークシェアリング権限がどのように関係しているかを理解している必要があります。
構造を理解していないと、何をチェックすべきか、どこに事故が起きやすいかを判断できません。本節では、マネージャーが押さえるべきRevit構造を整理します。
4.4-1BIMモデル・ビュー・シートの関係を理解する
図面はBIMモデルから切り出したビューで構成される
Revitでは、BIMモデルを平面、立面、断面、3Dなどのビューで切り出し、シートに配置して成果物を作ります。ビューには範囲や奥行きがあり、見えていない要素が選択対象になる場合もあります。
マネージャーは、図面を独立した紙面として見るのではなく、BIMモデル、ビュー、シートの連動関係として理解する必要があります。この関係を理解すると、誤削除や表示不整合の原因を追いやすくなります。

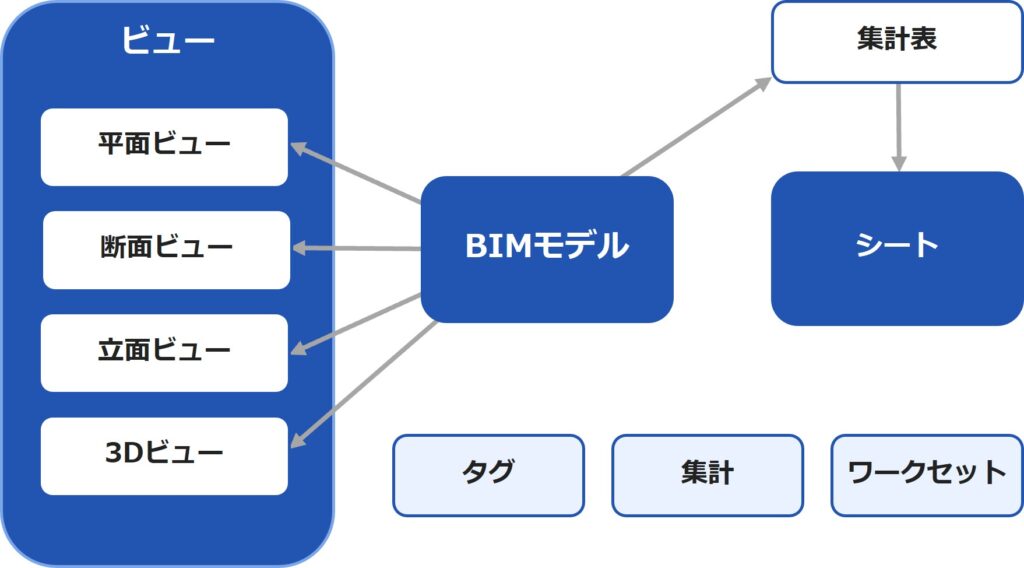

Revit構造の全体像とBIMモデル・ビュー・シートの関係
すべてがBIMモデル情報と関係する

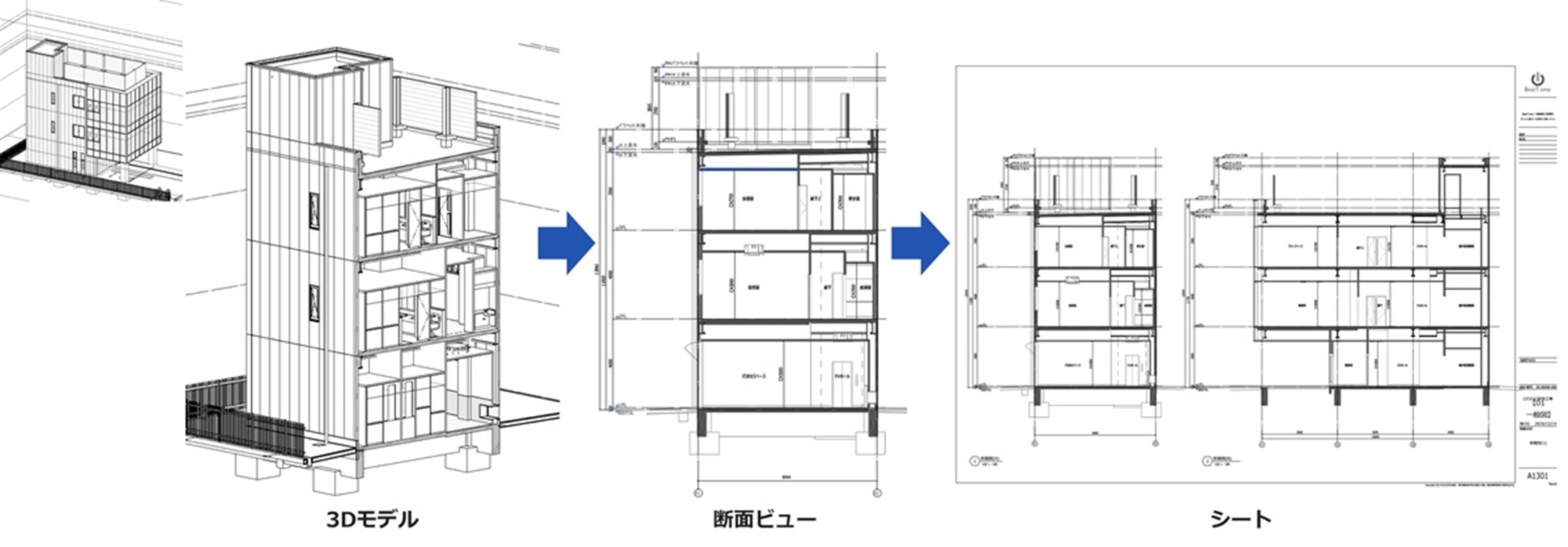

イメージ図
4.4-2タグ・文字・パラメータの関係を理解する
タグはただの文字ではなく、BIMモデル情報の入口
Revitではシートの注釈において、テキストデータは極めて少なく、一見文字に見えているものの殆どは「タグ」です。
タグは単なる図面上の文字注釈ではなく、BIMモデル要素が保持する属性情報（パラメータ）をリアルタイムに投影する仕組みです。タグを介して数値を入力・変更する行為は、図面に文字を書くことではなく、「BIMモデルというデータベースを直接編集すること」になります。
このため、担当者は予め決められたフォーマットに則り情報を入力することが望ましいです。すでに入力されたデータを修正したい場合、一箇所の修正がすべての要素に波及するためプロジェクトごとに承認を得る必要があります。
文字入力で済ませた情報は、集計表には反映されません。タグで表示している情報と、直接入力の文字を区別します。
タグ／文字／パラメータの違い
| 区分 | 表示方法 | BIMモデルへの 反映 | 集計可否 | 注意点 |
|---|---|---|---|---|
| タグ | BIMモデル情報(パラメータ)を表示 | 反映される | 可 | 同じタイプ要素に波及 |
| 文字 | 直接入力 | 反映されない | 不可 | 見た目だけの 情報 |
| パラメータ | 属性情報 | BIMモデル情報として保持 | 可 | 命名・入力 ルールが必要 |
4.4-3チェック項目をマネージャーが決める
何を見るかを決めることが、マネジメントの役割
Revitの図書は単一のデータベースを多角的に投影しています。この構造を理解し、無駄な二重チェックを排除することがマネジメントの肝要です。
例えば、立面図のタグと外部仕上表は全く同じ元データを参照しています。そのため、立面図上でマテリアルの適用状況「正しいマテリアルが反映されているか。」と属性情報「マテリアルの説明文は正しいか」を同時に検証すれば、個別の仕上表（外部仕上表）のチェックは不要になります。
別々に確認して異なる修正指示を出すような「ブレ」を防ぎ、情報の連動性を活かした効率的な検図フローを定義することこそがマネージャーの責務です。
マネージャーはRevitの構造を熟知し、「何を見るか」を決める人を目指します。

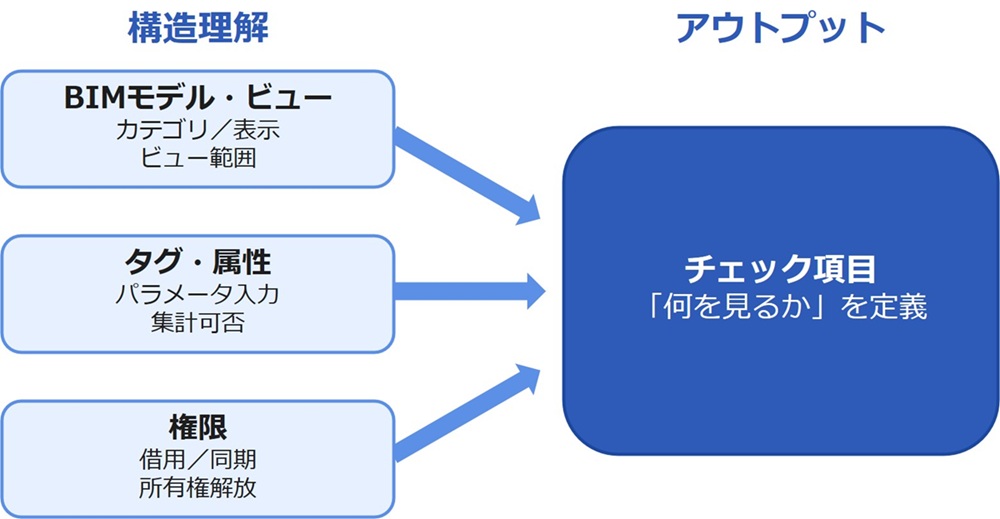

Revit構造をチェック項目へ変換する
構造を理解してから
確認観点に変換
チェック項目は並列の要素ではなく、構造理解から導く結果
4.4-4この節の要点
ここまでのまとめ
- マネージャーは、RevitのBIMモデル、ビュー、シートの連動を理解します
- タグは単なる文字ではなく、BIMモデル情報とつながる仕組みです
- ワークシェアリングでは、権限競合を前提に作業配分を設計します
- Revit構造の理解は、何をチェックすべきかを決めるために必要です
