3.2 テンプレートの社内標準化

テンプレートの社内標準化とは、見た目をそろえる作業ではなく、「社内で何に何を表現するか」を統一する活動です。CADの作図文化をそのまま持ち込むと、BIMでは不要な詳細線や注記が増え、変更対応や集計、コラボレーションの利点を損なうおそれがあります。

標準化の起点としてBooT.oneテンプレートを採用すれば、自社で一から整備する負担を減らせますが、社内の作図規則との整合や運用ルールの合意が必要となります。本節では、図面種別ごとの表現ルールを表で定義し、変えてよい領域と変えない領域を明確にします。そのうえで「2D・Excelとの棲み分け」と「テンプレート」については、まず既存の設定を土台に使い、BooT.oneの構造やRevitの振る舞いを理解してから、必要な修正を加えつつ整備していきます。

3.2-1

社内の図書表現ルールを統一する

図面種別ごとに「書く／書かない」を決め切る

テンプレート標準化の核心は「社内で何に何を表現するか」を統一する点にあります。BIMはモデリングツールで、CADのように図面へ情報を描き足す発想を持ち込むと、詳細線や注記が増えて一元性が崩れます。まずBIMとCADの成果物の違いを共有したうえで、平面図・天井伏図・展開図など図面種別ごとに、BIMで表現する範囲と他図面で担保する範囲を定義します。

ルールは文章だけでは運用しにくいため、一覧表として整備します。たとえば「平面図には天井要素を書かず、天井伏図で表現する」「断面で表現するため、平面での二次元追記を行わない」のように、理由と代替図面をセットで定義すると、運用時の議論が減ります。

図面種別に応じた表現ルール（例）

3.2-2

BooT.oneテンプレートをベースラインとして採用する

既存テンプレートを移植する前に基盤を確定する

導入初期に起きやすい失敗は、既存CADテンプレートの表現をそのままBIMへ移植した結果、テンプレートの仕組みを壊してしまうことです。BooT.oneには日本の作図規則に則して長年整備されたテンプレートが含まれるため、まずはそれを「ベースライン」として固定し、不足分だけを追加する方針が合理的です。図枠や特記仕様書など社内で必須の要素がある場合は、BooT.oneテンプレートへ最低限の差分として取り込みます。

ベースライン採用の要点は、初期段階で「どこが標準で、どこが社内差分か」を明確にすることにあります。差分が見えると、更新時の衝突が減り、教育も行いやすくなります。テンプレートの章では、BooT.one標準で既にそろっている領域と、社内で追加する領域を対比して示します。

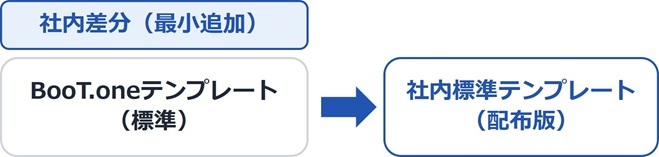

ベースライン採用（標準＋差分）の構成

3.2-3

変更してよい領域・変えない領域を線引きする

パラメータに紐づく要素を保護し改変事故を防ぐ

テンプレートには、見た目として編集できる要素と、パラメータや自動処理に紐づく要素が混在しています。後者を理解せずに変更すると、凡例・集計表・タグなどが期待通りに動かなくなります。したがって、テンプレート内で「変更してよい領域」と「変えない領域」を線引きし、改変時は影響確認が必須となります。

具体的には、社名ロゴや表記ルールなど視覚要素は変更対象になり得ます。一方で、凡例や集計表の見出し、タグと連携するパラメータ構造などは保護対象とし、理由と影響範囲をマニュアルで明示します。テンプレート改修は単発で終わらないため、改修ガイド（変更手順、確認観点、差分記録）をセットで整備します。

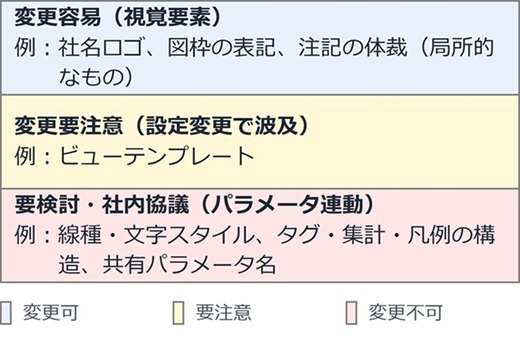

テンプレートの保護領域マップ（例）

3.2-4

テンプレートは運用で整備する

版管理と改善サイクルで標準を強化する

テンプレートは一度作って終わりではなく、運用で整備する対象です。BIM運用では、スケールごとの表現粒度、必要以上の精度要求の抑制、BIMで表現できる方法への置換など、社内での合意形成が品質と工数に直結します。したがって、テンプレートは「運用→課題抽出→改修→配布→教育」を繰り返す前提で設計し、版（ver）を付けて配布します。

改修の入口は、プロジェクトで生じた迷いや手戻りです。図面種別別の表現ルールと照らし、テンプレート側で固定できるものは固定し、例外は例外として残します。改修後は、利用者に変更点と理由を伝え、旧版プロジェクトへの適用可否も定義します。テンプレート整備を担当者任せから組織運用へ切り替えることが重要です。

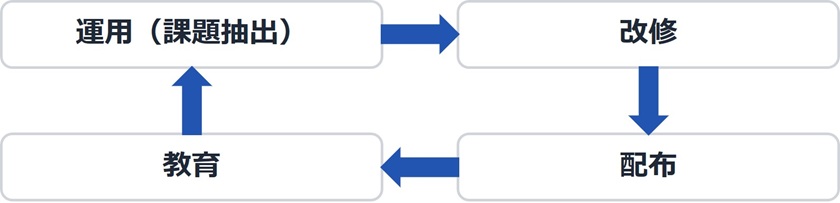

改善サイクルと版管理（例）

3.2-5

BIM・CAD・Excelの棲み分けを設計する

連携する情報を優先してBIM化する

BIMですべての成果物を作ることを目的とせず、モデルと連携する情報をBIMで扱い、連携しない情報はCADやExcelに切り分けることが重要です。図面をフェーズで切り替えず、データ特性で切り分けると、運用の判断がぶれにくくなります。特にBIM導入初期は、平面・立面・断面・展開などモデルと連携する図面はBIMで作り、純粋なテキストや外部データは別ツールといった整理が重要です。

BooT.oneは、材料表や仕上表と「部屋」の情報を高度に連携させています。標準のRevitでは煩雑になりがちなこの仕組みは、単なる表管理に留まりません。仕上情報に基づいた平面図の自動色分けなど、実務に即した緻密な設定が施されています。テンプレート改変の際も、この一貫性のあるワークフローを活かし、さらなる効率化へとつなげてください。

成果物のデータ特性×作成ツール（例）

仕上表はRevit単体だとExcel管理が楽だがBooT.one環境だとBIMで管理が良い

3.2-6

この節の要点

ここまでのまとめ

• テンプレート標準化の核心は「社内で何に何を表現するか」の統一にあります
• CADの表現を移植する前に、BooT.oneテンプレートをベースラインとして固定し差分を最小化します
• 凡例・集計・タグなどパラメータ連動要素は保護領域として扱い、改修時は影響確認を必須とします
• テンプレートは運用で整備する対象で、版管理と改善サイクルを前提に配布・教育までを運用に含めます
• 連携する情報を優先してBIM化し、連携しない情報はCAD・Excelへ切り分けて運用品質を守ります
