• 折板

      • ファミリ

      • 募集中

      #727

      Y･M

      2025.04.15 1:21 pm

      お世話になります。

      折板インシュレーションファミリについて軒樋や谷樋納めが表現できるよう要望します。また、折板等平面的にみて斜め切断が出来るように要望します。ご検討お願いいたします。

      Attachments:
      1. .png

    • Re：折板

      #727

      BooT.oneチーム

      2025.04.24 3:39 pm

      ご投稿ありがとうございます。BooT.oneチームです。
      ご要望いただきありがとうございます。
      ご要望内容について、項目ごとに回答いたします。



      ・軒樋
      ⇒ファミリカタログに軒樋ファミリ[B_樋_軒樋_エスロン_超芯_P型]・[B_樋_軒樋_エスロン_超芯_V型]をご用意しておりますが、こちらのファミリはいかがでしょうか。
      ご要望の内容と異なる点等がございましたら、ご意見をご投稿いただけますと幸いです。



      ・谷樋納め
      ⇒折板の谷樋納めにつきまして、参考となる納まり図面等をご共有いただけますでしょうか。
      ご検討の程よろしくお願いいたします。



      ・斜め切断
      ⇒折板ファミリを改修し、斜め切断表現について検討を進めさせていただきます。

      返信する

      • Re：折板

        #727

        Y･M

        2025.04.24 4:44 pm

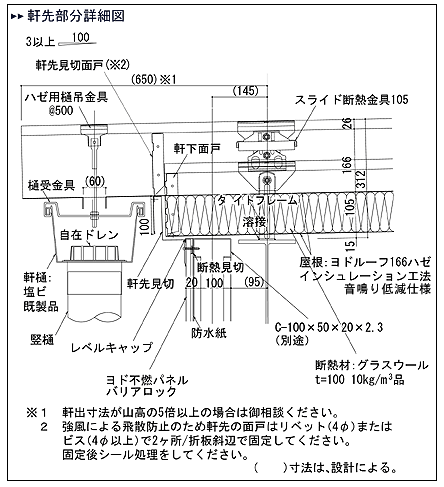

        軒樋、谷樋共に添付図面のように軒先部分の折板の長さが上葺きの折板と下部の折板で長さが異なるため、このディティールが表現できるようにパラメーターを付けていただきたいです。



        Attachments:
        1. 166ハゼ（インシュレーション軒先部分）.png
        返信する
