壁配筋リストを作成して欲しい
-
検討中
#357
mt2022.09.02 10:35 am
柱や梁の配筋リストのように、断面の絵がある壁の配筋リストを作成できるようにしていただきたいです。
できれば、横筋が外側なのか、内側なのか選べる仕様にして頂ければ幸いです。
ご検討のほど、宜しくお願い致します。 -
-
Re:壁配筋リストを作成して欲しい
#357
BooT.oneチーム2022.09.13 4:33 pm
ご投稿ありがとうございます。BooT.oneチームです。
ご要望いただきありがとうございます。
本件につきましては、開発を検討させていただきます。
つきましては、ツール仕様等の検討のためにご要望の配筋リストイメージ及び、壁の配筋設定に必要なパラメータが分かる画像をご共有いただくことは可能でしょうか。ファミリの用意やツール仕様検討の参考にさせていただきたく存じます。ご検討の程よろしくお願い致します。
-
Re:壁配筋リストを作成して欲しい
#357
mt2022.09.13 6:14 pm
ご検討いただき、ありがとうございます。

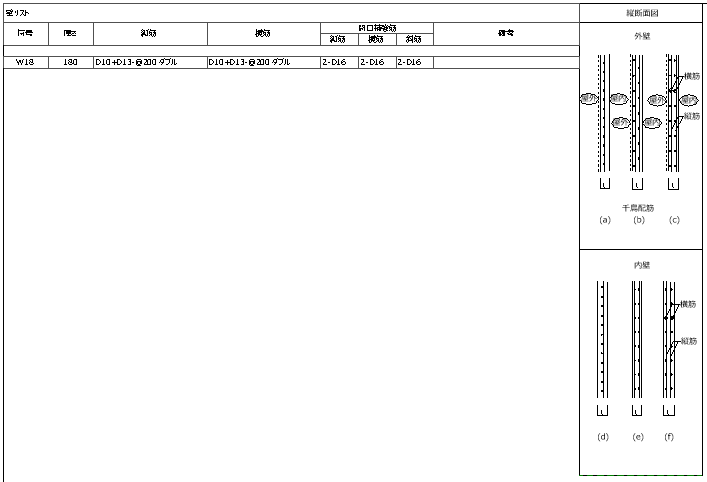

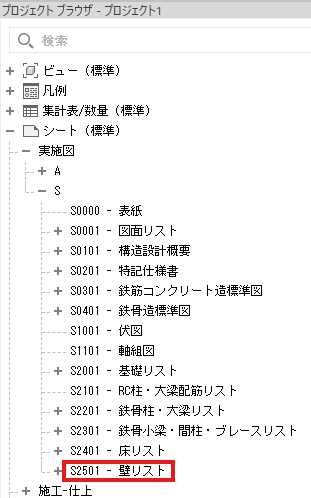

参考の壁断面リストと、割り当てていただきたいパラメーターを色で示した画像をお送り致します。・ダブル配筋とシングル配筋が断面図で表現できるようにして欲しいのですが、「主筋径2」のパラメーターに値があれば、自動的にダブル配筋の絵とすることは可能でしょうか。
・ダブルのチドリ配置(縦筋を半スパンズラす)も表現したいのですが、「配筋タイプ」パラメーターを使って判別させ、絵の表現を変えることは可能でしょうか。
・内側の縦筋を配置してから、横筋を側面につけることが多いと思うので、そちらの絵をデフォルトにしていただきたいのですが、縦筋を外にして耐力を上げたい場合もありますので(階段受け壁等)、縦筋が外になる絵に切り替える仕組みもできれば作っていただきたいです。
宜しくお願い致します。
-
Re:壁配筋リストを作成して欲しい
#357
BooT.oneチーム2022.09.20 4:01 pm
ご投稿ありがとうございます。BooT.oneチームです。
画像をご共有いただきありがとうございます。
いただいた情報及びご要望内容を基に対応を検討致しますので、今しばらくお待ちください。
-
